1立方冷干機2立方冷干機3立方冷干機

干機

產品屬性：品牌: 佳潔JIAJIE適用介質： 空氣

供應情況： 標準規格有庫存，      非標需要時間定制

適用范圍： 石油，化工，電力，鋼鐵，船舶，噴涂，液壓機械，汽車等行業

 杭州佳潔機電設備有限公司[2]產品介紹我公司國產品牌濾芯均為自制替代濾芯，濾材采用德國進口HV公司濾材，注冊商標“佳潔”，本公司涉及的其它品牌均無品牌意義，只是作為型號參照和使用參考。進口濾芯和過濾器為原裝進口，有防偽標志。

產品標題：冷干機   1立方冷干機   2立方冷干機   3立方冷干機   冷凍式干燥機（簡稱冷干機）

關鍵詞：1立方冷干機， 2立方冷干機， 冷凍式干燥機， 冷干機， 高溫型冷干機， 高壓冷干機， 低壓冷干機， 水冷型冷干機， 風冷型冷

產品描述：

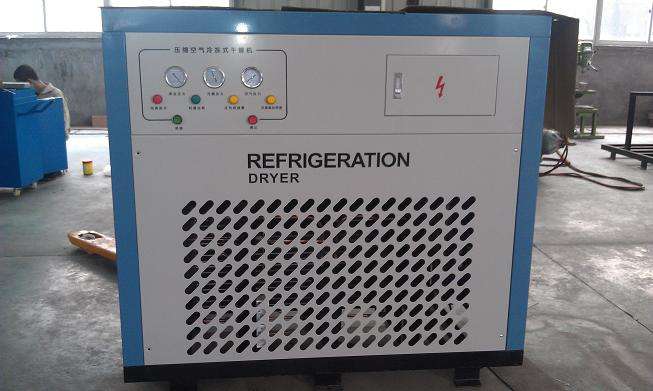

冷干機概念：冷干機（DRYER）是冷凍式干燥機的簡稱，屬于氣動系統中的氣源處理元件。

冷干機 1立方冷干機 2立方冷干機 3立方冷干機 冷凍式干燥機（簡稱冷干機）概述（分類及技術參數）

經過空氣壓縮機壓縮、后部冷卻器冷卻、氣水分離器分離、緩沖罐穩壓后的壓縮空氣一般都處于飽和狀態，其相對濕度為100%，而且含有油、固體顆粒

等雜質，這種壓縮空氣是不能直接使用的，需要冷凍式干燥機等干燥設備進行干燥凈化處理。

主要構成:制冷壓縮機、干燥過濾器、熱氣旁通閥、膨脹閥、風冷凝器、冷媒高壓表、冷媒低壓表、壓力控制器、電子排水器、主接觸器、換熱器總成

工作原理：冷干機是根據冷凍除濕原理，將壓縮空氣強制通過蒸發器進行熱交換而降溫，使壓綜空氣中氣態的水和油經過等壓冷卻，凝結成液態的

水和油，并夾帶塵埃，通過自動排水器排出系統外，從而獲得清潔的壓縮空氣。

冷干機 1立方冷干機 2立方冷干機 3立方冷干機 冷凍式干燥機（簡稱冷干機）產品型號和技術規格：

我公司生產的規格參數表

型號  空氣處理量(Nm3/min)  電源    壓縮機功率(kw)   空氣進出口管徑   制冷劑   外形尺寸  長*寬*高（mm）  重量(kg)

J-AD5N     0.6           220V/50Hz   0.20 Rc            1/2"          R-22        430*340*450            23.5

J-AD01N    1.2           220V/50Hz   0.25 Rc            1"            R-22        760*460*630             74

J-AD02N    2.3           220V/50Hz   0.37 Rc            1"            R-22        760*460*630             80

J-AD03N    3.5           220V/50Hz   0.64 Rc          1-1/2"          R-22        760*460*630             85

J-AD04N    4.2           220V/50Hz   0.64 Rc          1-1/2"          R-22        760*460*630             90

J-AD05N    5.5           220V/50Hz   1.50 Rc          1-1/2"          R-22        950*650*800            125

J-AD06N    6.5           220V/50Hz   1.57 Rc            2"            R-22        950*650*800            175

J-AD07N    7.5           220V/50Hz   1.94 Rc            2"            R-22        1100*750*850           200

J-AD08N    8.5           220V/50Hz   1.94 Rc            2"            R-22        1100*750*850           230

J-AD10N   10.5           380V/50Hz   2.57              DN80           R-22        1500*700*1350          300

J-AD12N   12.5           380V/50Hz   2.57              DN80           R-22        1500*700*1350          350

J-AD15N   16.5           380V/50Hz   2.94              DN80           R-22        1500*800*1350          390

J-AD20N   23             380V/50Hz   4.50              DN80           R-22        1500*800*1350          470

J-AD25N   28             380V/50Hz   4.80              DN100          R-22        1500*800*1350          560

J-AD30N   36             380V/50Hz   5.60              DN100          R-22        2050*1200*1400         640

J-AD40N   45             380V/50Hz   7.40              DN125          R-22        2050*1200*1400         745

J-AD50N   55             380V/50Hz   8.80              DN125          R-22        2250*1250*1700         1260

J-AD60N   65             380V/50Hz   11.03             DN150          R-22        2300*1300*1750         1340

J-AD70N   87             380V/50Hz   21.80             DN150          R-22        2750*1350*1900         2200

J-AD80N   110            380V/50Hz   25.00             DN150          R-22        3100*1400*1965         2500

冷干機 1立方冷干機 2立方冷干機 3立方冷干機 冷凍式干燥機（簡稱冷干機）使用條件：

常溫型N系列冷凍式干燥機（冷干機）

設計特點 ◆ 不銹鋼空氣管路，

 ◆ 可承受高入口及環境溫度，

 ◆ 壓力露點2～10℃，符合IS O8573.1

 ◆ 壓降0.02Mpa，能源更節省

 ◆ 逆流熱交換器加回溫設計，出口不結露

 ◆ 螺紋鋼管熱交換器換熱效果

 ◆ 內置多層不銹鋼濾網式液氣分離器

 ◆ 除水效率高達95%以上

 ◆ 高效殼管式蒸發器加檔流板除水效果

技術參數 ◆ 工作壓力：標準0.7Mpa 高1.0Mpa（可按用戶要求提供0.8~16.0 Mpa）

 ◆ 允許入口溫度：≤46℃ 高55℃

 ◆ 環境溫度：≤36℃ 高45℃

 ◆ 露點溫度：2～10℃

 ◆ 裝機環境：通風良好且無塵埃油污之場所

 ◆ 安裝場所：場地平整、無需地基，離墻面2250px距離

 ◆ 特殊規格接受訂制

高溫型G系列冷凍式干燥機（冷干機）

設計特點 ◆ 不銹鋼空氣管路，

 ◆ 可承受高入口及環境溫度，

 ◆ 壓力露點2～10℃，符合IS O8573.1

 ◆ 壓降0.02Mpa，能源更節省

 ◆ 逆流熱交換器加回溫設計，出口不結露

 ◆ 螺紋鋼管熱交換器換熱效果

 ◆ 內置多層不銹鋼濾網式液氣分離器

 ◆ 除水效率高達95%以上

 ◆ 高效殼管式蒸發器加檔流板除水效果

技術參數 ◆ 工作壓力：標準0.7Mpa 高1.0Mpa（可按用戶要求提供0.8~16.0 Mpa）

 ◆ 允許入口溫度：≤65℃ 高85℃

 ◆ 環境溫度：≤36℃ 高45℃

 ◆ 露點溫度：2～10℃

 ◆ 裝機環境：通風良好且無塵埃油污之場所

 ◆ 安裝場所：場地平整、無需地基，離墻面2250px距離

 ◆ 特殊規格接受訂制

冷干機特點：1、制冷壓縮機采用高溫型全封閉制冷壓縮機，運轉穩定，噪聲低，性能可靠，省電壽命長。 2、熱交換器、冷凝器選

用優質、高效螺紋管，傳熱系數高，因而體積小，結構緊湊。筒體材料選用不銹鋼或碳鋼鍍鋅，可避免對奪壓縮空氣的二次污染。 3、制

冷控制元件均采用世界上最先進的制冷元件，性能優良，具有熱力膨脹閥的節流降壓功能，熱氣旁通閥的能量調節功能，油分離器的冷凍

油的油分保護功能，冷媒高低壓控制器的冷媒高低壓保護等功能。 4、氣液分離采用旋風分離與不銹鋼絲網捕霧有機結合的氣液分離

器，具有氣液分離效果徹底，避免水份的二次蒸發，確保冷干機的干燥效果的重要作用。它比旋風分離器分離效果好得多，同時又比過

濾式氣液分離器使用成本低，具有較市制性能價格比。 5、設備結構設計合理，便于維護保養，箱式外形，美觀大方。 6、無基礎安裝。

7、實時顯示運行參數。

相關鏈接：

工業上曾有三種方法用于壓縮空氣的干燥處理，它們是：

1) 利用壓縮空氣中水蒸氣分壓由壓縮空氣溫度的高低決定的特性進行降溫脫水干燥。如壓縮空氣冷凍式干燥機。

2) 利用某些化學物質的潮解特性進行脫水干燥。如潮解式壓縮空氣干燥機。

3) 利用吸附劑對壓縮空氣中的水蒸氣具有選擇性吸附的特性進行脫水干燥。如壓縮空氣吸附式干燥機。

在上述三種壓縮空氣干燥設備中，潮解式壓縮空氣干燥機已基本淘汰；而冷凍式干燥機和吸附式壓縮空氣干燥機（簡稱“吸干機”）正在被廣泛應用。

冷凍式干燥機與吸附式干燥機相比具有下列特點：

1)冷凍式干燥機沒有壓縮空氣消耗——大部分用戶對壓縮空氣露點要求并不是很高，如使用冷凍式干燥機可比使用吸干機來得節省能源；

2)冷凍式干燥機無閥件磨損——吸干機有切換閥的問題，雖然冷凍式干燥機中也有閥件，但是基本無磨損問題；

3)冷凍式干燥機不需要定期添加、更換吸附劑；

4)冷凍式干燥機運轉噪音低；吸干機有吸附塔卸壓的噪聲，在空壓房里，一般聽不到冷凍式干燥機的運行噪聲；

5)冷凍式干燥機日常維護較簡單，只要按時清洗自動排水器濾網即可；

6)冷凍式干燥機對氣源的前置預處理要求不高，一般的油水分離器即可滿足冷凍式干燥機對進氣質量的要求；

與吸附干燥機相比，經冷凍式干燥機處理后的壓縮空氣“壓力露點”只能達到0℃以上，因此氣體的干燥深度遠不及吸干機。

在一些的應用領域中，用冷凍式干燥機是達不到工藝對氣源干燥度要求的，如氣動儀表、電子工廠等。
